设备机型 |
折盒机 |
备注 |
|
开盒速度小款： |
18盒/min |
小款尺寸：L170-270*W120-170*H30-60MM |
|
开盒速度大款： |
15盒/min |
大款尺寸：L250-350*W150-250*H50-80MM |
|
台面高度： |
730/750mm |
|
|
供给气源： |
0.6-0.8Mpa |
|
|
供给电源： |
2KW；380V 50Hz |
各国家增加变压器需增加费用 |
|
机器尺寸： |
L1900*W1500*H1950mm |
根据纸盒的尺寸不同会有变化 |
|
机器重量： |
880kg |
|

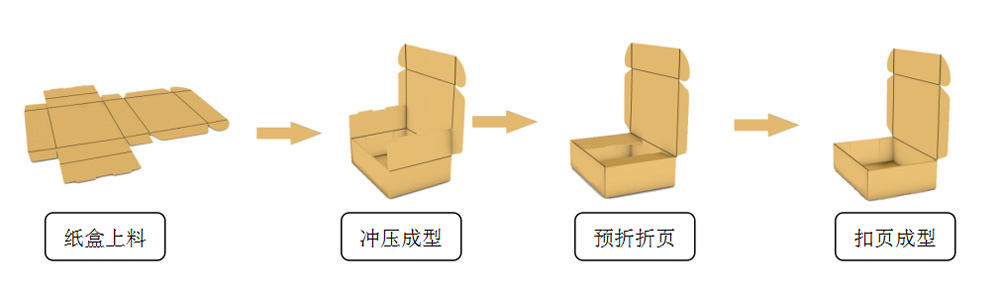

2，飞机盒两边扣工作流程原理图示：

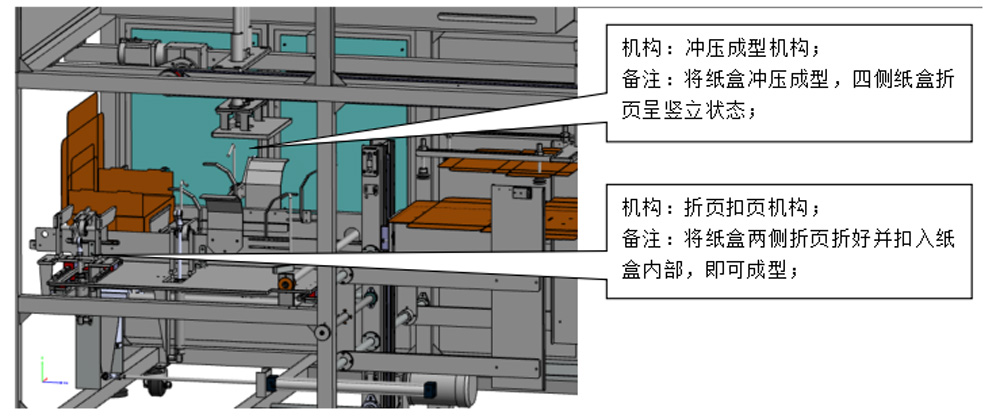

3，欧耐特智能设备折盒机NTH-Z16型3D方案说明图示
4，折盒机配置信息（以下配置品牌信息可能略有调整）：
3，欧耐特智能设备折盒机NTH-Z16型3D方案说明图示
4，折盒机配置信息（以下配置品牌信息可能略有调整）：
|
序号 |
名称 |
品牌 |
功能 |
|
1 |
触摸屏 |
昆仑通态 |
界面操作 |
|
2 |
PLC |
台达 |
程序控制 |
|
3 |
伺服电机及驱动器 |
台达 |
取料驱动 |
|
4 |
变频器 |
台达 |
驱动 |
|
5 |
刹车电机 |
川铭 |
料架驱动 |
|
6 |
减速机 |
川铭 |
|
|
7 |
接近开关 |
森觉 |
信号传递 |
|
8 |
光纤传感器 |
森觉 |
信号传递 |
|
9 |
气缸 |
亚德客 |
气动部件 |
|
10 |
电磁阀 |
亚德客 |
保护 |
|
11 |
真空吸盘 |
阿尔贝斯 |
|
|
12 |
真空发生器 |
阿尔贝斯 |
|
|
13 |
低压电器 |
法国Schneider |
保护 |
|
14 |
按钮开关 |
法国Schneider |
操作 |
|
15 |
同步带及同步轮 |
怡合达 |
传动 |
|
16 |
储气罐 |
天正 |
稳定气源 |
|
17 |
亚克力板 |
国标透明 |
可视窗口 |
① 钣金材料：部份材料采用304不锈钢，冷轧板，45#钢材，方通一律采用国标材料。
② 零件材料：部份采用304不锈钢，45#钢材，铝材
③ 加工零件表面处理：除不锈钢外，部分加工零件采用镀铬、镀锌处理。
